NS-Schrumpf-Verbindungsmuffen

Finden Sie Ihre Kabelgarnituren Produkte in unserem Nieder-/Mittelspannung Sortiment. Natürlich bieten wir auch Sonderlösungen oder erstellen individuelle Kabelgarnituren - nehmen Sie Kontakt mit uns auf.

NS-Schrumpf-Verbindungsmuffen

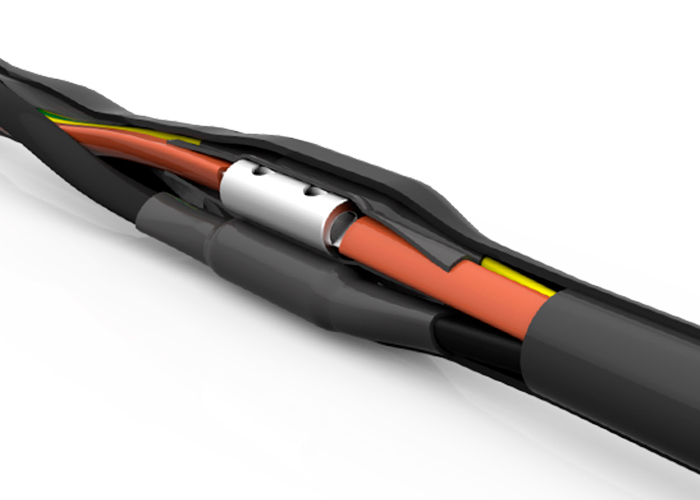

ALVK-SV mit Schraubverbinder

Eigenschaften ALVK-SV MIT SCHRAUBVERBINDER


Schrumpfverbindungsmuffen nach DIN V 47640 für kunststoffisolierte Kabel 0.6-1kV inkl. Schraubverbinder

  • Polyolefin
  • beständig gegen chemische Einflüsse
  • leichte und schnelle Montage, auch bei niedriger Temperatur
  • hohe mechanische Festigkeit
  • Farbe Schwarz
  • Garnitur inkl. Schraubverbinder
  • Schrumpfschläuche entsprechen EN 60684-3-214
  • Verwendbarkeitsdauer 5 Jahre nach Fertigungsdatum (Lagerung bei -10°C bis 40°C und Luftfeuchte <75%)

Zulassung & Zertifikate


  • ROHS (enthält keine Schwermetalle und schädliche Substanzen (PBB, PBBO, PBBE)
  • Gemäß REACH-Verordnung (EG Nr. 1907/2006)

Download Datenblatt:


Kontaktaufnahme - Fragen zum Produkt:


Produktformular

Produktformular

Produktvideo: Handling/Verarbeitung


Auf Anfrage bieten wir Ihnen eine Vielzahl weiterer Komplettgarnituren
oder stellen Ihnen eine, auf Ihre Anforderungen abgestimmte Garnitur zusammen.

Kabeltyp & Lieferumfang:

Kabeltypen VDE: Lieferumfang:
kunststoffisolierte 1kV Kabel mit PVC oder VPE 1x Außenmuffe
Isolation ohne Bewehrung, wie zum Beispiel: 4x Innenmuffen
N(A)YY, N(A)2XY, N(A)Y2Y, N(A)2X2Y, NAYY-J 4x Schraubverbinder
  1x Reinigungsset (optional)

Montage & Technische Eigenschaften:

Montage: Technische Eigenschaften:
für die Montage und Verarbeitung der Schrumpfverbindungsmuffen ALVK sind keine Spezialwerkzeuge notwendig. die technischen Eigenschaften der in den Kits verwendeten Muffen
  finden Sie ab Seite 18; kundenspezifische Kits evtl. abweichend

Abmessungen:

Art.-Nr.¹ Typ Nennspannung Leiterquerschnitt Schraubverbinder
109401 ALVK-SV 4 x 4 - 16 0.6 - 1 kV 4 x 4 - 16 mm² 1.5 - 16 mm²
109412 ALVK-SV 4 x 16 - 35 0.6 - 1 kV 4 x 16 - 35 mm² 6 - 35 mm²
109423 ALVK-SV 4 x 25 - 50 0.6 - 1 kV 4 x 25 - 50 mm² 25 - 50 mm²
109433 ALVK-SV 4 x 25 - 95 0.6 - 1 kV 4 x 25 - 95 mm² 25 - 95 mm²
109434 ALVK-SV 4 x 35 - 95 0.6 - 1 kV 4 x 35 - 95 mm² 25 - 95 mm²
109445 ALVK-SV 4 x 35 - 150 0.6 - 1 kV 4 x 35 - 150 mm² 35 - 150 mm²
109456 ALVK-SV 4 x 95 - 150 0.6 - 1 kV 4 x 95 - 150 mm² 35 - 150 mm²
109467 ALVK-SV 4 x 95 - 240 0.6 - 1 kV 4 x 95 - 240 mm² 50 - 240 mm²
1 weitere Längen und Abmessungen auf Anfrage, kundenspezifische Kit-Zusammenstellung möglich
