MS-Endverschlüsse

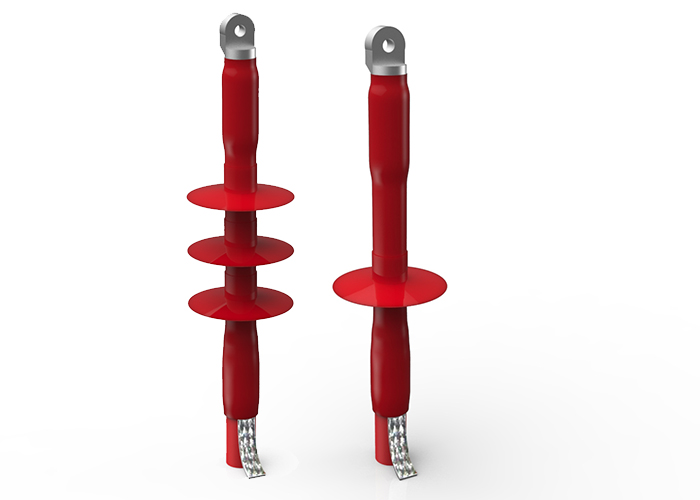

RHST warmschrumpf - RHSIT indoor / RHSOT outdoor

Eigenschaften RHST WARMSCHRUMPF - RHSIT INDOOR / RHSOT OUTDOOR


Die REPL Garnituren RHSIT wurden als Innenraum und die Garnituren RHSOT als Freiluft-Endverschlüsse konzipiert und können sowohl mit Schraub- als auch Presskabelschuhen verwendet werden (Schraubkabelschuhe sind je nach Ausführung bereits in den Garnituren enthalten).

  • unbegrenzt lagerfähig
  • getestet und zertifiziert nach HD629.1-S1, IEC60502-4 und IEE-48
  • verfügbar als Innenraum- (RHSIT) und Freiluft- (RHSOT) Variante
  • geeignet für Querschnitte bis 800mm² bei gängigen kunststoff-
  • isolierten Einleiter-Kabeln bis 24kV
  • inkl. Schraubkabelschuh, alternativ ohne Kabelschuh lieferbar
  • Verwendung von Pressverbindern möglich
  • Design ermöglicht eine sichere und schnelle Montage
  • Garnituren inkl. aller benötigten Klein- und Einzelteile
  • übersichtliche Montageanleitung

Zulassung & Zertifikate


  • ROHS (enthält keine Schwermetalle und schädliche Substanzen (PBB, PBBO, PBBE)
  • Gemäß REACH-Verordnung (EG Nr. 1907/2006)

Download Datenblatt:


Kontaktaufnahme - Fragen zum Produkt:


Produktformular

Produktformular

Produktvideo: Handling/Verarbeitung


Schrumpf-Endverschlüsse für kunststoffisolierte Mittelspannungskabel UO/U (Um) 6/10 (12) - 12/20 (24) kV

Die REPL Garnituren RHSIT wurden als Innenraum und die Garnituren RHSOT als Freiluft-Endverschlüsse konzipiert und können sowohl mit Schraub- als auch Presskabelschuhen verwendet werden (Schraubkabelschuhe sind je nach Ausführung bereits in den Garnituren enthalten).

Schematische Darstellung Innenraum-Endverschluss RHSIT 20kV

Schematische Darstellung Innenraum-Endverschluss RHSIT 20kV
  • ① Kabelschuh
  • ② Masticband
  • ③ Warmschrumpf-Außenschlauch
  • ④ Schirm zur Verlängerung der Kriechstrecke
  • ⑤ Warmschrumpf-Innenschlauch
  • ⑥ Masticband für Feldsteuerung
  • ⑦ Masticband für Schirmdrähte
  • ⑧ Schraubkabelschuh für Schirmdrähte
Die RHST Endverschlüsse 20kV kombinieren einen Anti-Tracking Außenschlauch mit exzellentem Witterungsschutz und ausge- zeichneten elektrischen Eigenschaften mit einem inneren Feldsteuerschlauch über der Schnittkante der Isolierung.

Das Design der 10kV RHST Endverschlüsse basiert hingegen auf einem einzigen, kombinierten Schlauch für Anti-Tracking und Feldsteuerung.

Die Schirme sind bereits in den Garnituren enthalten. Für Anwendungen in aggressiven Umgebungen können zusätzliche Schirme bestellt und zur Verlängerung der Kriechstrecke verwendet werden.

Endverschlüsse Serien RHSIT.ML für Innenraum und RHSOT.ML für Freiluftanwendung (inkl. Schraub-Kabelschuh¹):

Art.-Nr. Art.-Bezeichnung Spannung
U0/U
kV
Abmessungen mm L Abmessungen mm D* Abmessungen mm D** Leiterquerschnitt mm² Kabelschuh
mm
L
Kabelschuh
mm
D
185312-1ML RHSIT12EL035.095.ML 6/10 300 29.4 15.0 35-95 60.0 24.0
185312-2ML RHSIT12EL095.240.ML 6/10 300 36.7 18.8 95-240 95.0 33.0
185312-3ML RHSIT12EL185.400.ML 6/10 300 43.0 23.4 185-400 120.0 42.0
185312-4ML RHSIT12EL300.500.ML 6/10 350 46.2 27.9 300-500 130.0 52.0
185312-5ML RHSIT12EL400.630.ML 6/10 350 50.4 38.3 400-630 130.0 52.0
185412-1ML RHSOT12EL035.095.ML 6/10 300 29.4 15.0 35-95 60.0 24.0
185412-2ML RHSOT12EL095.240.ML 6/10 300 38.8 18.8 95-240 95.0 33.0
185412-3ML RHSOT12EL185.400.ML 6/10 300 43.0 23.4 185-400 120.0 42.0
185412-4ML RHSOT12EL300.500.ML 6/10 350 46.2 27.9 300-500 130.0 52.0
185412-5ML RHSOT12EL400.630.ML 6/10 350 50.4 30.8 400-630 130.0 52.0
185324-1ML RHSIT24EL035.095.ML 12/20 350 33.6 18.5 35-95 60.0 24.0
185324-2ML RHSIT24EL035.150.ML 12/20 350 36.75 18.5 35-150 79.0 30.0
185324-3ML RHSIT24EL095.240.ML 12/20 350 42.0 22.8 95-240 95.0 33.0
185324-4ML RHSIT24EL185.400.ML 12/20 350 47.2 27.4 185-400 120.0 42.0
185324-5ML RHSIT24EL300.500.ML 12/20 350 50.4 31.9 300-500 130.0 52.0
185324-6ML RHSIT24EL400.630.ML 12/20 350 54.6 34.7 400-630 130.0 52.0
185324-7ML RHSIT24EL630.800.ML 12/20 370 61.0 42.3 630-800 165.0 65.0
185424-1ML RHSOT24EL035.095.ML 12/20 500 33.6 18.5 35-95 60.0 24.0
185424-2ML RHSOT24EL035.150.ML 12/20 500 36.75 18.5 35-150 79.0 30.0
185424-3ML RHSOT24EL095.240.ML 12/20 500 42.0 22.8 95-240 95.0 33.0
185424-4ML RHSOT24EL185.400.ML 12/20 500 47.2 27.4 185-400 120.0 42.0
185424-5ML RHSOT24EL300.500.ML 12/20 500 50.4 31.9 300-500 130.0 52.0
185424-6ML RHSOT24EL400.630.ML 12/20 500 54.6 34.7 400-630 130.0 52.0
185424-7ML RHSOT24EL630.800.ML 12/20 500 61.0 42.3 630-800 165.0 65.0
* max. Durchmesser über Außenmantel
** min. Durchmesser über Isolierung
1 alternativ auch ohne Verbinder lieferbar
Laschenbohrung Kabelschuh Durchmesser 13 mm für Endverschlüsse bis 95-240 mm² und 17 mm für alle Endverschlüsse ab 185-400 mm².
