Spannungsfeste Endmuffen

Finden Sie Ihre Kabelgarnituren Produkte in unserem Nieder-/Mittelspannung Sortiment. Natürlich bieten wir auch Sonderlösungen oder erstellen individuelle Kabelgarnituren - nehmen Sie Kontakt mit uns auf.

Spannungsfeste Endmuffen

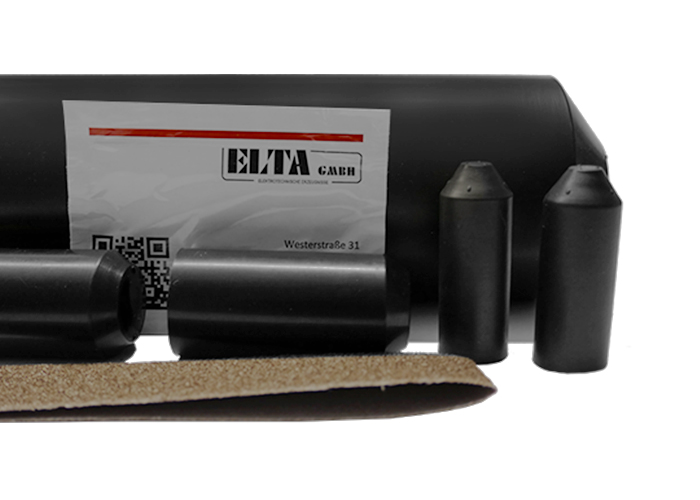

EWEM

Eigenschaften EWEM


Zur Isolierung unter Spannung stehender Leiterenden von Niederspannungskabeln mit Kunststoffmantel. Einzelisolierung der Leiterenden erfolgt mit Schrumpfkappen, Gesamtabschluss des Kabelendes durch Schrumpf-Außenkappe mit Spannungspfeil.

  • Polyolefin
  • elektrische Betriebssicherheit am Kabelende
  • leichte und schnelle Montage
  • hohe mechanische Festigkeit
  • Farbe Schwarz
  • hohe Durchschlagsfestigkeit
  • feuchtigkeitsdichte Isolation
  • Farbe schwarz
  • Verwendbarkeitsdauer 5 Jahre nach Fertigungsdatum (Lagerung bei -10°C bis 40°C und Luftfeuchte <75%)

Zulassung & Zertifikate


  • Typprüfung nach DIN VDE 0278-623:1997-01

Download Datenblatt:


Kontaktaufnahme - Fragen zum Produkt:


Produktformular

Produktformular

Produktvideo: Handling/Verarbeitung


Auf Anfrage bieten wir Ihnen eine Vielzahl weiterer Komplettgarnituren
oder stellen Ihnen eine, auf Ihre Anforderungen abgestimmte Garnitur zusammen.

Kabeltyp & Lieferumfang:

Kabeltypen VDE: Lieferumfang:
einsetzbar für alle gängigen Niederspannungskabel mit Kunststoffmantel 1x Schrumpf-Außenkappe mit Spannungspfeil
  je nach Typ 4 oder 5 x Schrumpf-Innenkappe

Montage & Technische Eigenschaften:

Montage: Technische Eigenschaften:
für die Montage der Kabelgarnituren EWEM sind keine Spezialwerkzeuge notwendig. die technischen Eigenschaften der in den Kits verwendeten Kappen
  finden Sie ab Seite 36; kundenspezifische Kits evtl. abweichend

Abmessungen:

Art.-Nr.¹ Typ Nennspannung Leiterquerschnitt Länge mm (ca.)
Außenkappe
Länge mm (ca.)
Innenkappe
152110 EWEM 4 x 1.5 - 6 0.6 - 1 kV 4 x 1.5 - 6 mm² 105.0 25.0
152127 EWEM 4 x 6 - 50 0.6 - 1 kV 4 x 6 - 50 mm² 165.0 42.0
152140-0 EWEM 4 x 150 - 240 0.6 - 1 kV 4 x 150 - 240 mm² 190.0 105.0
152140 EWEM 4 x 185 - 300 0.6 - 1 kV 4 x 185 - 300 mm² 190.0 85.0
152120-1 EWEM 5 x 6 - 25 0.6 - 1 kV 5 x 6 - 25 mm² 165.0 42.0
152122 EWEM 5 x 6 - 35 0.6 - 1 kV 5 x 6 - 35 mm² 165.0 42.0
1 weitere Längen und Abmessungen auf Anfrage, kundenspezifische Kit-Zusammenstellung möglich
