Spannungsfeste Endmuffen

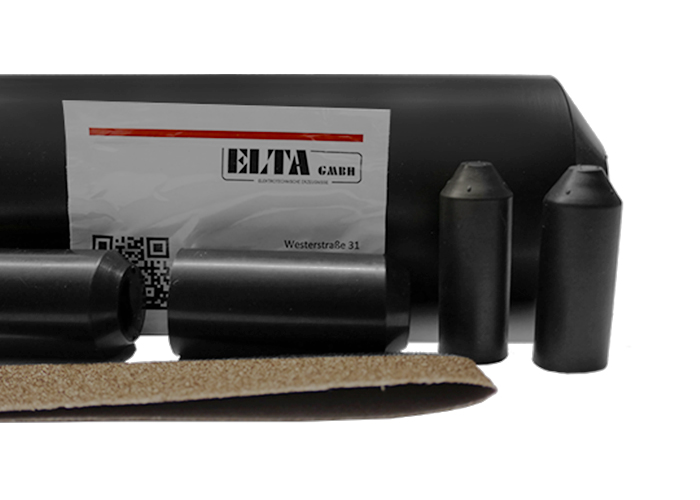

EWEM/L - lange Ausführung

Eigenschaften EWEM/L - LANGE AUSFÜHRUNG


Zur Isolierung unter Spannung stehender Leiterenden von Niederspannungskabeln mit Kunststoffmantel. Einzelisolierung der Leiterenden erfolgt mit Schrumpfkappen, Gesamtabschluss des Kabelendes durch Schrumpf-Außenkappe mit Spannungspfeil.

  • Polyolefin
  • elektrische Betriebssicherheit am Kabelende
  • leichte und schnelle Montage
  • hohe mechanische Festigkeit
  • Farbe Schwarz
  • hohe Durchschlagsfestigkeit
  • feuchtigkeitsdichte Isolation
  • Farbe schwarz
  • Verwendbarkeitsdauer 5 Jahre nach Fertigungsdatum (Lagerung bei -10°C bis 40°C und Luftfeuchte <75%)

Zulassung & Zertifikate


  • Typprüfung nach DIN VDE 0278-623:1997-01

Download Datenblatt:


Kontaktaufnahme - Fragen zum Produkt:


Produktformular

Produktformular

Produktvideo: Handling/Verarbeitung


Auf Anfrage bieten wir Ihnen eine Vielzahl weiterer Komplettgarnituren
oder stellen Ihnen eine, auf Ihre Anforderungen abgestimmte Garnitur zusammen.

Kabeltyp & Lieferumfang:

Kabeltypen VDE: Lieferumfang:
einsetzbar für alle gängigen Niederspannungskabel mit Kunststoffmantel 1x Schrumpf-Außenkappe mit Spannungspfeil
  je nach Typ 4 oder 5 x Schrumpf-Innenkappe

Montage & Technische Eigenschaften:

Montage: Technische Eigenschaften:
für die Montage der Kabelgarnituren EWEM sind keine Spezialwerkzeuge notwendig. die technischen Eigenschaften der in den Kits verwendeten Kappen
  finden Sie ab Seite 36; kundenspezifische Kits evtl. abweichend

Abmessungen:

Art.-Nr.¹ Typ Nennspannung Leiterquerschnitt Länge mm (ca.)
Außenkappe
Länge mm (ca.)
Innenkappe
152025 EWEM/L 4 x 6 - 25 0.6 - 1 kV 4 x 6 - 25 mm² 165.0 42.0
152035 EWEM/L 4 x 6 - 35 0.6 - 1 kV 4 x 6 - 35 mm² 165.0 42.0
152150 EWEM/L 4 x 35 - 150 0.6 - 1 kV 4 x 35 - 150 mm² 165.0 45.0
152016-1 EWEM/L 5 x 2.5 - 16 0.6 - 1 kV 5 x 2.5 - 16 mm² 165.0 25.0
1 weitere Längen und Abmessungen auf Anfrage, kundenspezifische Kit-Zusammenstellung möglich
